Проектирование тепловых пунктов и узлов учета

Группа предприятий «Аксиома» предлагает профессиональные услуги по проектированию ИТП, ЦТП и узлов учета тепловой энергии (УУТЭ).

1000+ Проектов узлов учета тепла
500+ Проектов ИТП и ЦТП
15+ Лет опыта работы
100% Согласование проектов
📊 Коммерческий учет
Проектирование коммерческих узлов учёта тепловой энергии, холодной и горячей воды в соответствии с Постановлением Правительства РФ № 1034
🔧 Технические узлы
Разработка проектов технических узлов учета для контроля параметров теплоносителя в режиме реального времени
📈 Контроль параметров
Учет тепловой энергии, массы теплоносителя, контроль и управление режимами теплопотребления
✅ Полное согласование
Сопровождение согласования проекта с теплоснабжающей организацией и надзорными органами

Что такое УУТЭ?

Узел учета тепловой энергии (УУТЭ) — это комплекс приборов и устройств, обеспечивающих учет тепловой энергии, массы (объема) теплоносителя, а также контроль и управление режимами теплопотребления. УУТЭ позволяет в режиме реального времени производить контроль параметров (расход и температуру) теплоносителя, поступающего в систему теплоснабжения здания.

Состав оборудования УУТЭ

Расходомеры-счетчики
Датчики температуры
Датчики давления
Тепловычислитель
Грязевик (фильтры)
Запорная арматура

Этапы проектирования УУТЭ

  1. Получение исходных данных Сбор информации от заказчика о параметрах объекта и требованиях
  2. Визуальное обследование объекта Осмотр помещения, оценка технических возможностей установки оборудования
  3. Проектирование и расчеты Разработка принципиальной схемы, гидравлические и тепловые расчеты
  4. Подбор оборудования Выбор приборов учета в соответствии с расчетными нагрузками и требованиями
  5. Согласование проекта Получение approval от теплоснабжающей организации

Состав проектной документации УУТЭ

Согласно п. 44 Правил учета тепловой энергии, проект узла учета содержит:

Копия договора теплоснабжения
План подключения к тепловой сети
Принципиальная схема узла учета
План с местами установки датчиков
Электрические схемы подключения
Настроечная база для тепловычислителя
Схема пломбирования приборов
Формулы расчета энергии
Спецификация оборудования
🏢 Индивидуальные тепловые пункты (ИТП)
Проектирование ИТП для обслуживания одного здания с возможностью регулировки параметров теплоносителя и учета. Экономия до 40% расходов на отопление и ГВС.
🏘️ Центральные тепловые пункты (ЦТП)
Проектирование ЦТП для обеспечения отопления и ГВС микрорайонов, нескольких зданий и крупных промышленных объектов
🔄 Реконструкция тепловых узлов
Проектные работы по реконструкции с установкой пластинчатых теплообменников для отопления и горячего водоснабжения
⚡ Полная автоматизация
Внедрение систем дистанционного управления и контроля с возможностью мониторинга в режиме реального времени

Преимущества ИТП

Существенное снижение расхода теплоносителя (до 40%), защита внутренних сетей от повышения температуры и давления, полная автоматизация управления, низкая аварийность и возможность монтажа практически в любом здании.

Состав оборудования ИТП

Циркуляционные насосы
Пластинчатые теплообменники
Датчики температуры и давления
Контроллеры с датчиками
Регулирующие клапаны на электроприводах
Блоки управления
Запорная и регулирующая арматура
Электронные приборы управления

Этапы проектирования ИТП

  1. Подача заявки на проектирование Обращение заказчика с описанием требований к объекту
  2. Разработка технического задания Составление детального ТЗ с учетом всех параметров
  3. Получение технических условий (ТУ) Запрос и получение ТУ от теплоснабжающей организации
  4. Проектирование и утверждение Разработка проектной документации и согласование
  5. Заключение договора Подписание договора с теплоснабжающей компанией
  6. Испытание теплового пункта Пусконаладочные работы и ввод в эксплуатацию

Классификация ИТП по мощности

Малые ИТП — до 50 кВт (жилые дома, магазины)
Большие ИТП — до 2 МВт (многоквартирные здания, бизнес-центры, промышленные предприятия)

Нормативные документы

Проектирование УУТЭ и тепловых пунктов регулируется следующими нормативными актами:

Постановление Правительства РФ от 18.11.2013 N 1034
СП 41-101-95 "Проектирование тепловых пунктов"
СНиП 2.04.07-86 "Тепловые сети"
Правила учета тепловой энергии и теплоносителя (ПУ ТЭ)
ГОСТы и другие действующие нормативные акты

Предпроектная подготовка

На этапе подготовки к проектированию учитываются:

Анализ конструкции постройки
Возможное проведение элементов питания
Подключение к системам водо-, тепло- и энергопитания
Данные об условиях эксплуатации
Перечень оборудования с расчетом энергопотребления

Состав проектной документации теплового пункта

Теплотехнический расчет
Титульный лист (по СП 41-101-95)
Пояснительная записка
Генплан с поэтажными чертежами
Аксонометрические проекции систем
Детальные схемы узлов
Рекомендации для монтажа
Специации материалов и оборудования

Технические условия

В технических условиях прописываются: точка подключения к источнику ЦТП, схемы вхождения в систему, максимальная почасовая нагрузка, расчет теплозатрат, допустимые значения температуры и давления, условия монтажа теплопроводов, организация контролирующих пунктов и система защиты от ЧС.

💡 Оптимизация существующих проектов

Группа предприятий «Аксиома» выполняет работы по корректировке и пересогласованию уже разработанных и согласованных проектов УУТЭ и тепловых пунктов с целью оптимизации принципиальной схемы и применяемого оборудования.

📉 Снижение стоимости
Оптимизация проектов позволяет снизить стоимость монтажа теплового пункта от 5 до 15% без потери качества и соответствия проектным параметрам
🔄 Корректировка схем
Пересмотр принципиальных решений для повышения эффективности и снижения затрат на оборудование
✅ Гарантия результата
Работа по оптимизации выполняется с гарантией соответствия проектным значениям параметров теплопотребления

Стоимость проектирования

Стоимость проекта зависит от нескольких факторов:

Сложность принципиальных решений
Количество оборудования и материалов
Расценки на согласование в надзорных органах
Срочность выполнения работ

🎯 Комплексный подход «под ключ»

Мы предлагаем Заказчику весь комплекс работ — от проектирования до монтажа и обслуживания. Это гораздо более выгодно, так как мы несем полную ответственность за каждый этап строительства. Такой подход обеспечивает максимальную эффективность, надежность и экономическую выгоду.

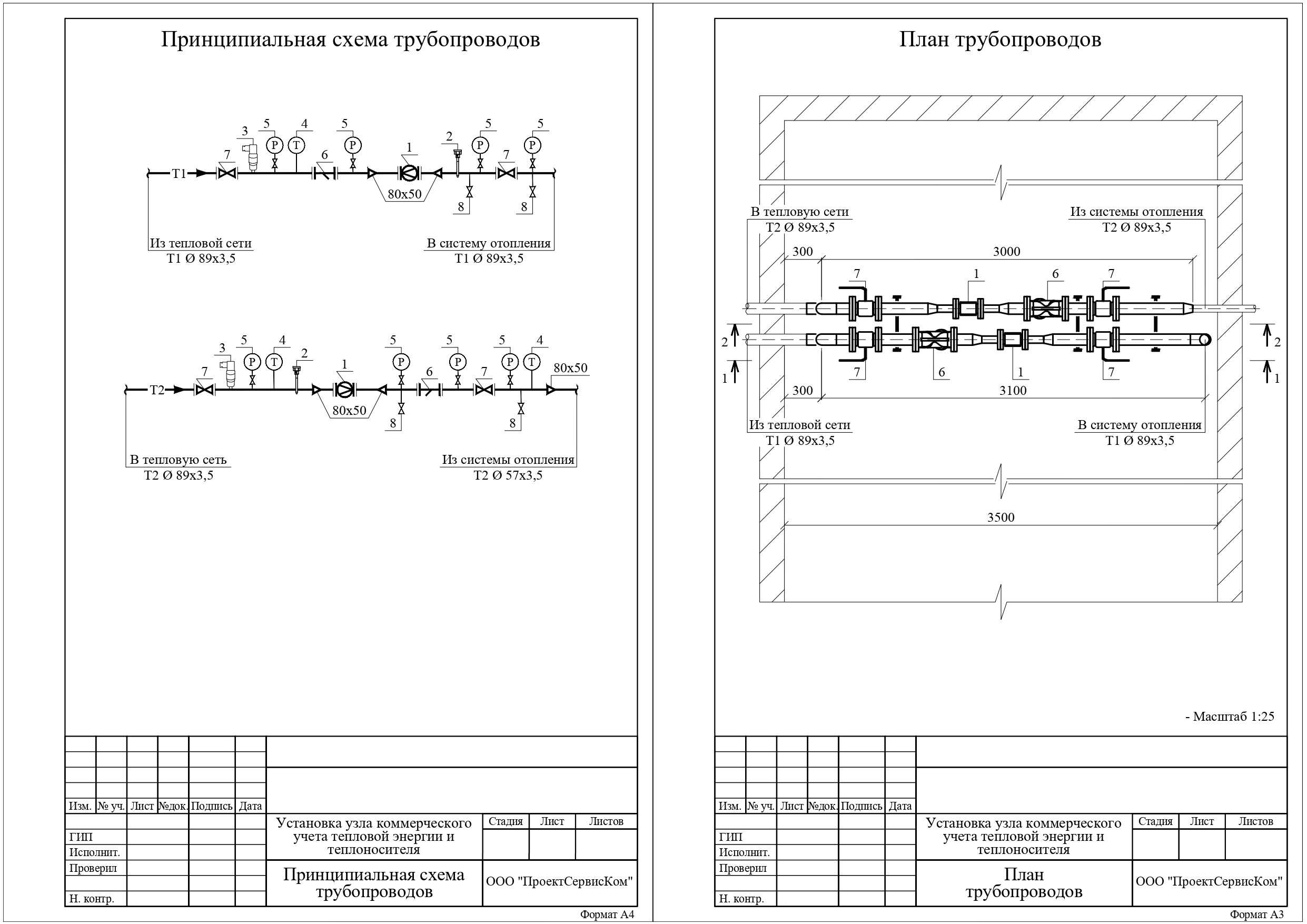

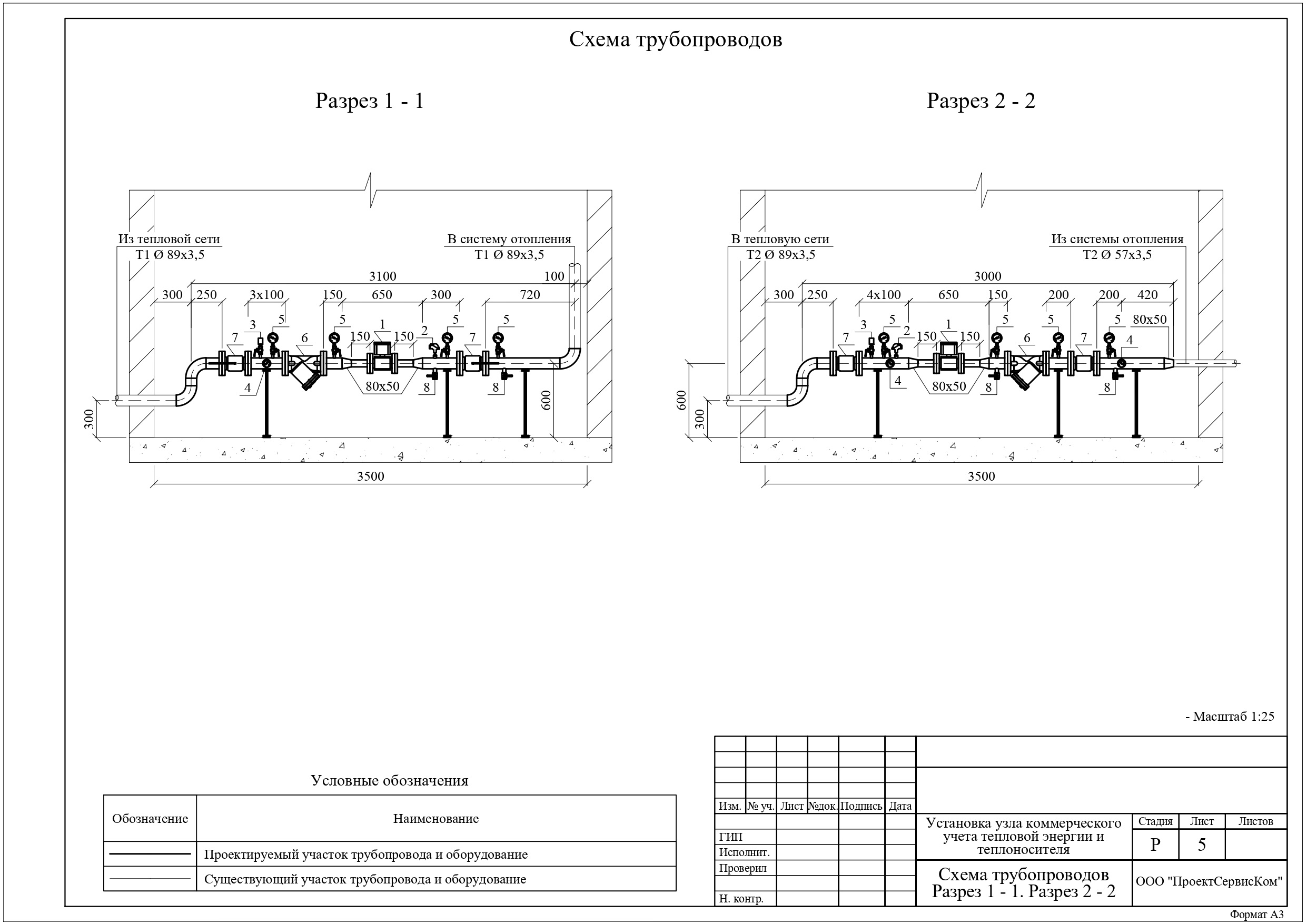

1. Узел учета (УУТЭ): План и схема

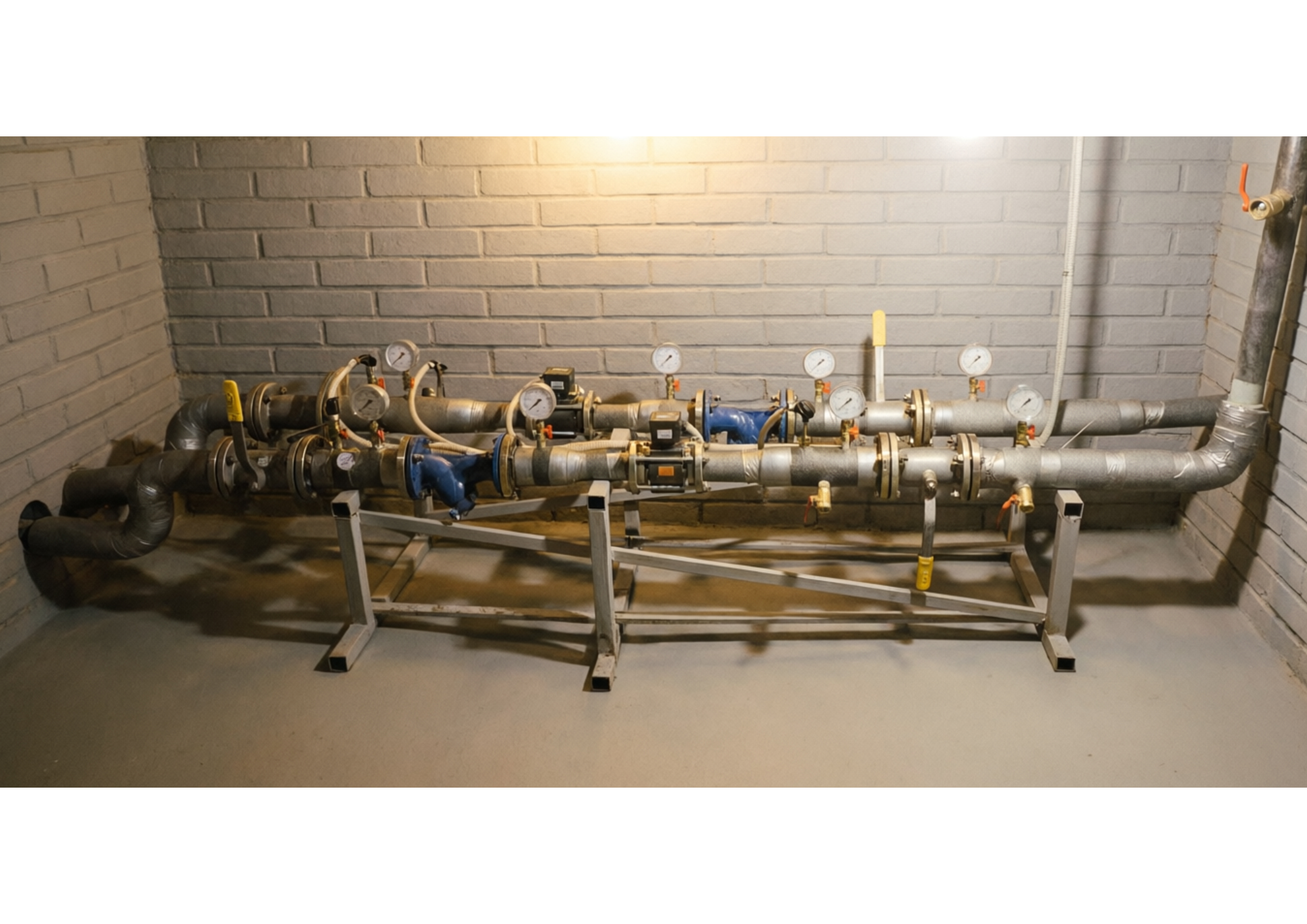

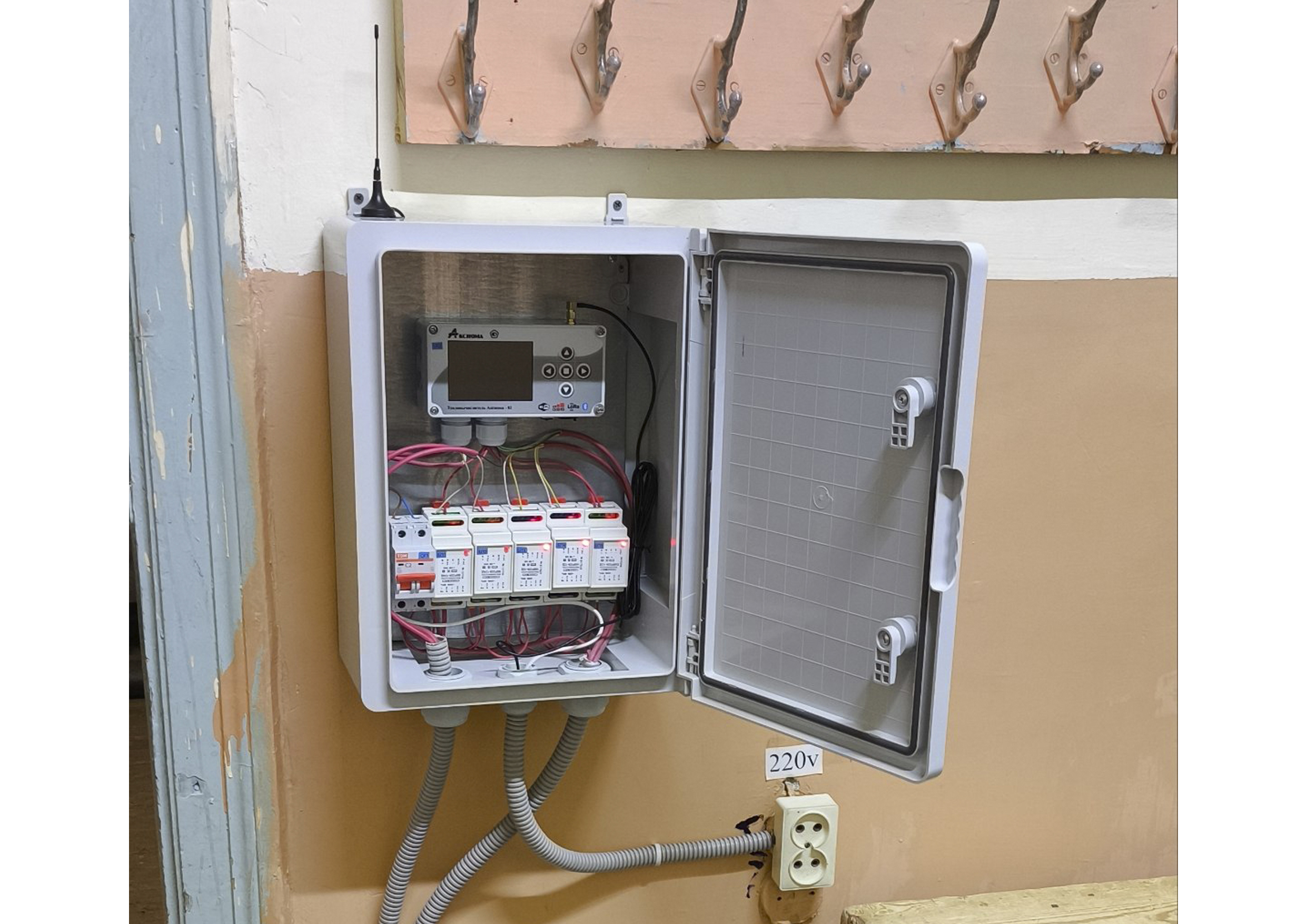

1. Узел учета (УУТЭ): Готовый узел

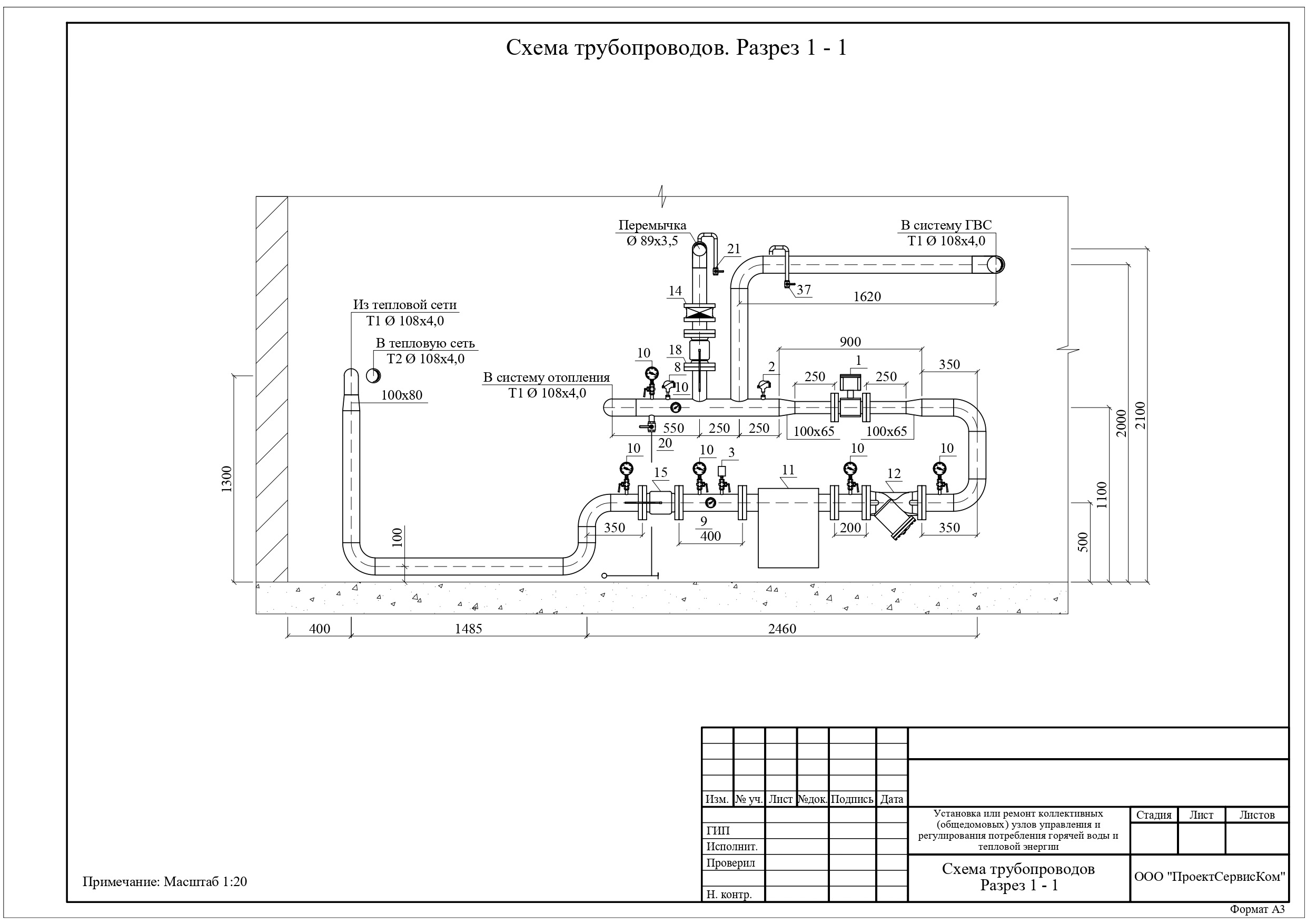

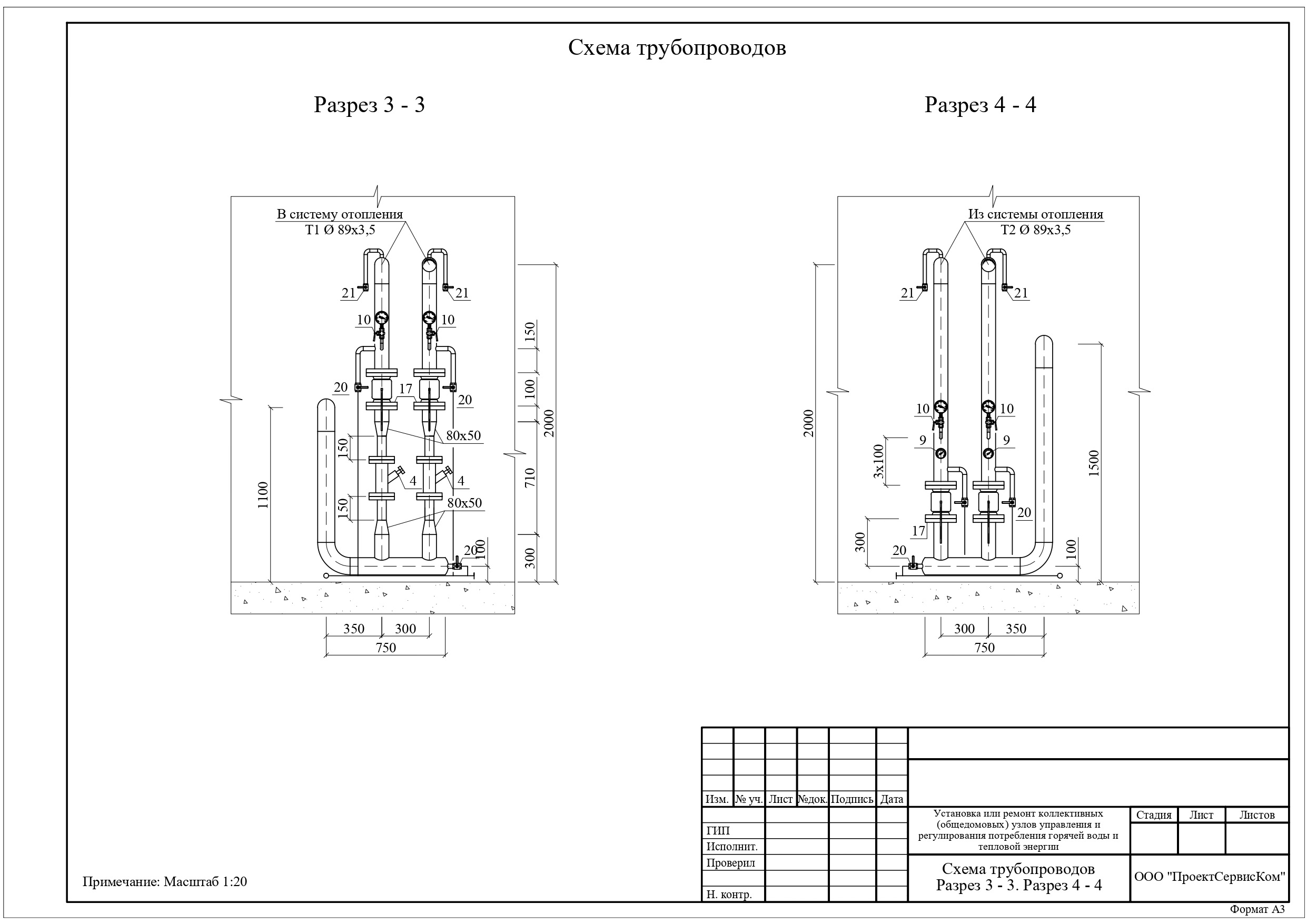

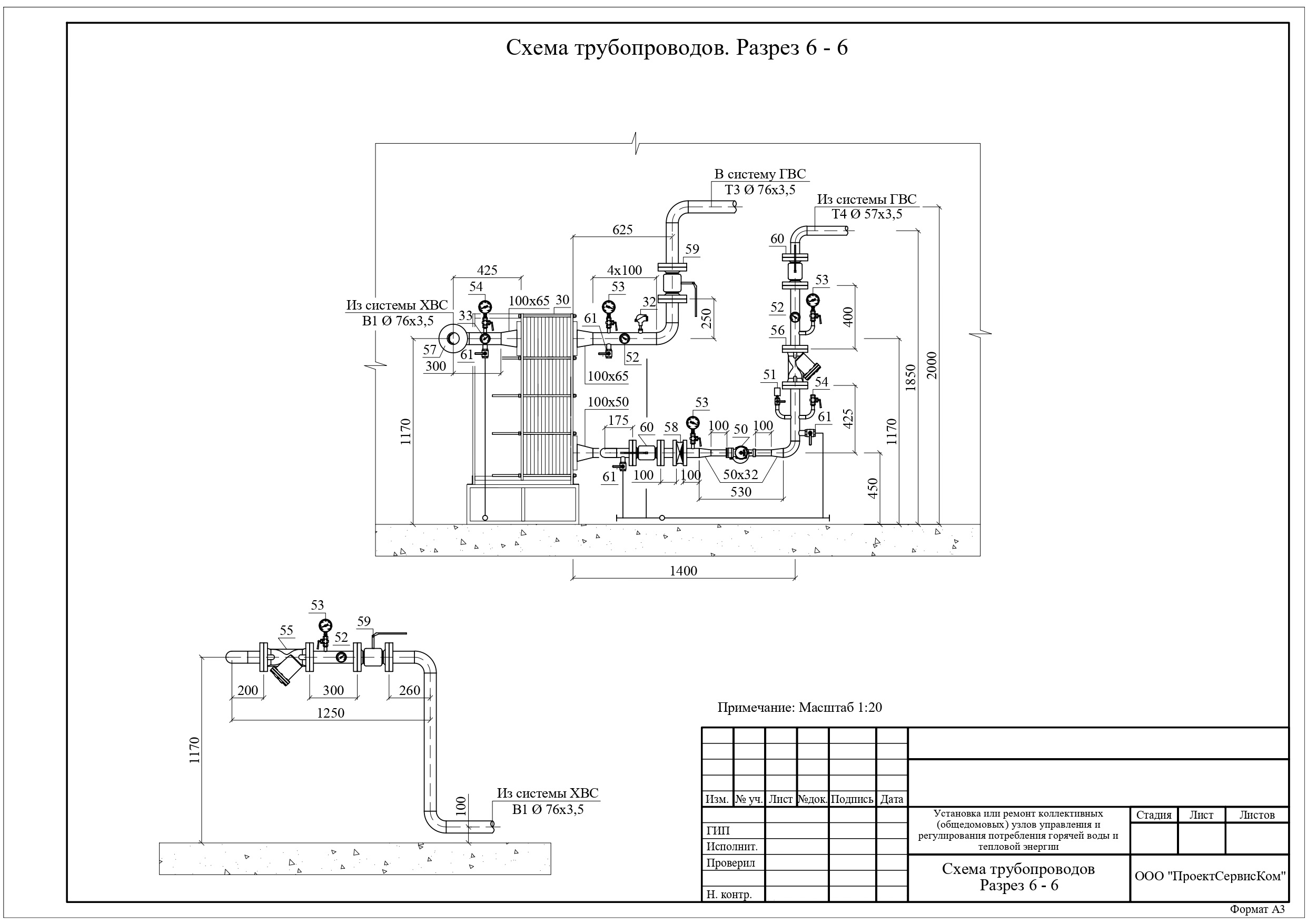

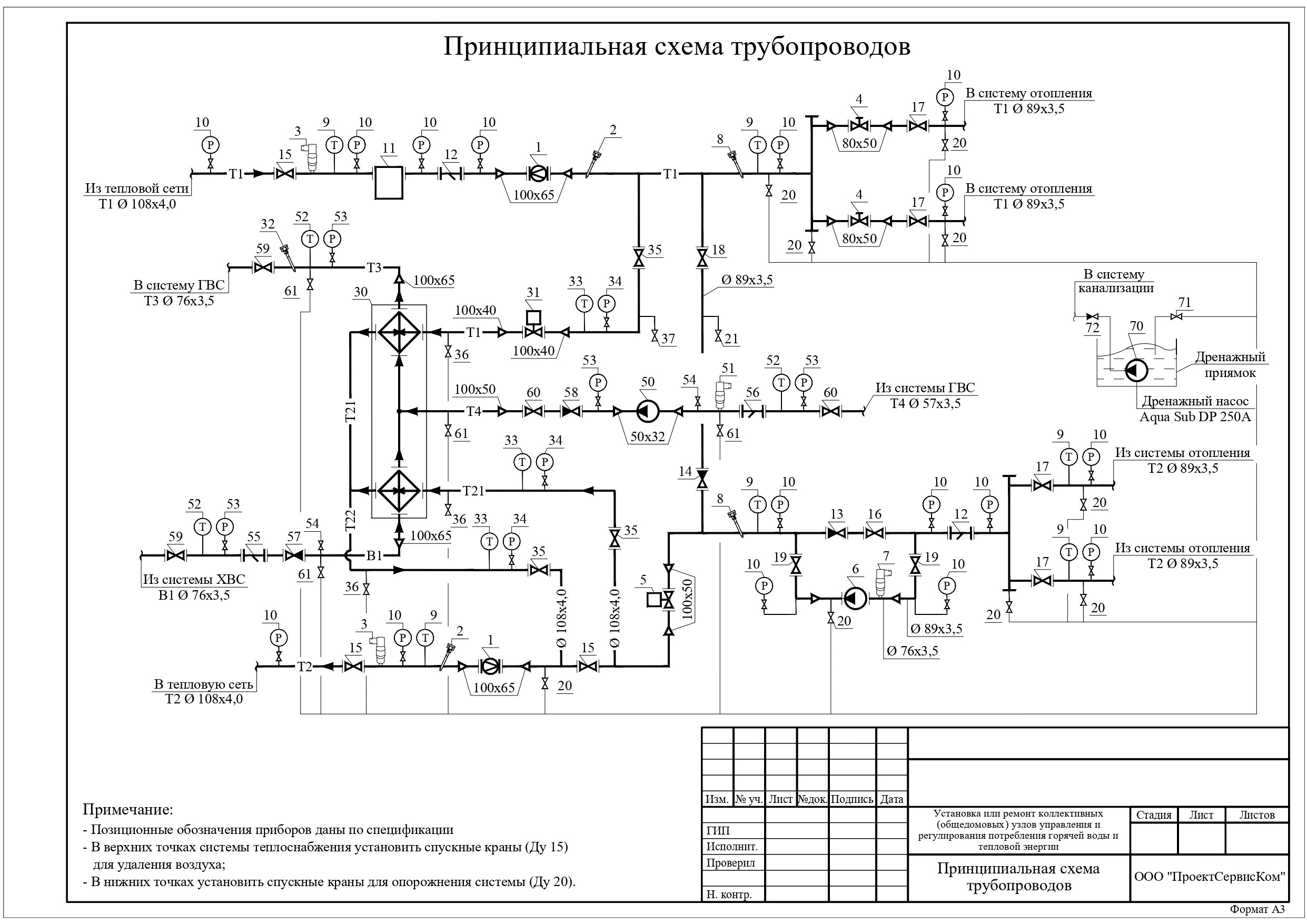

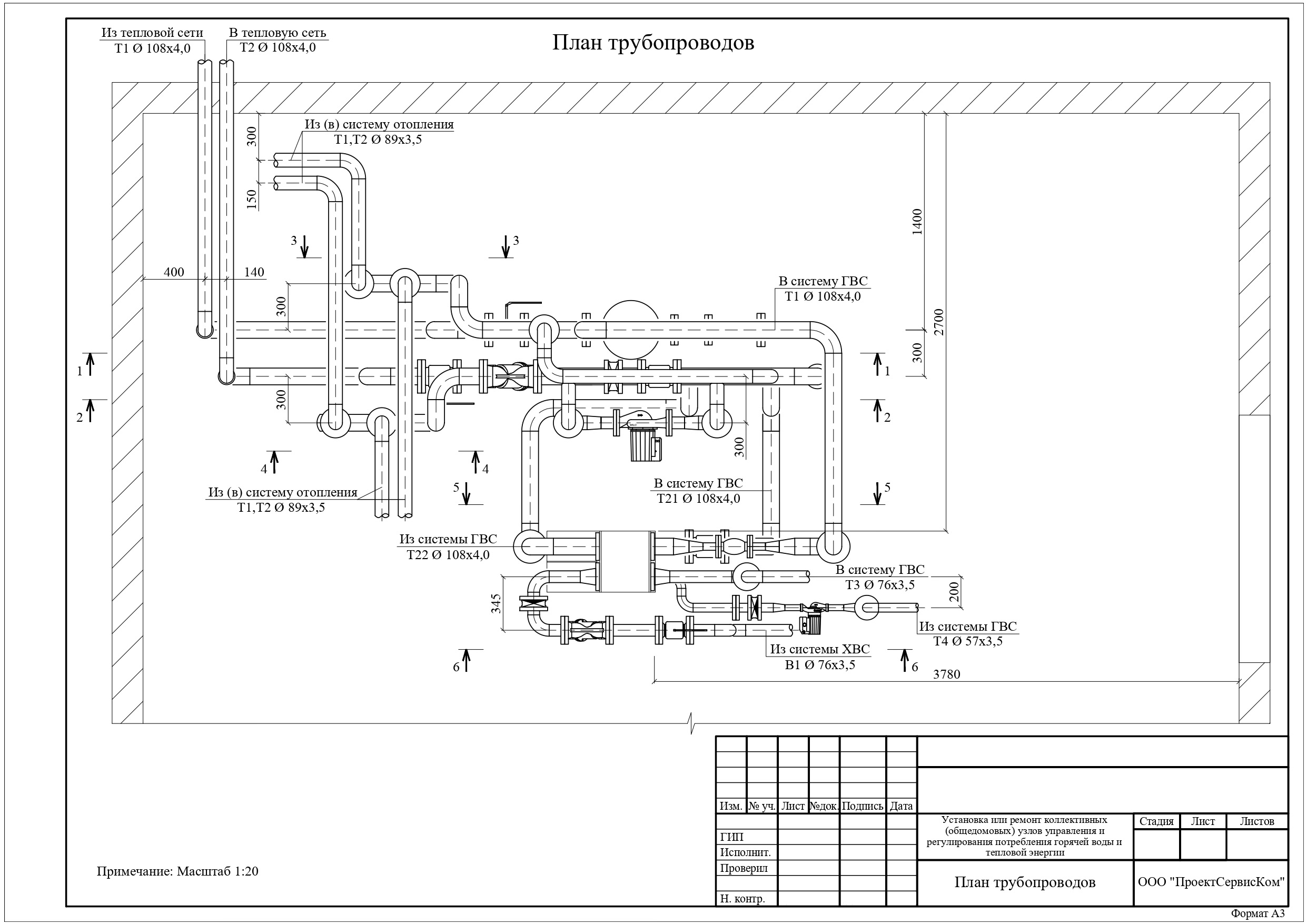

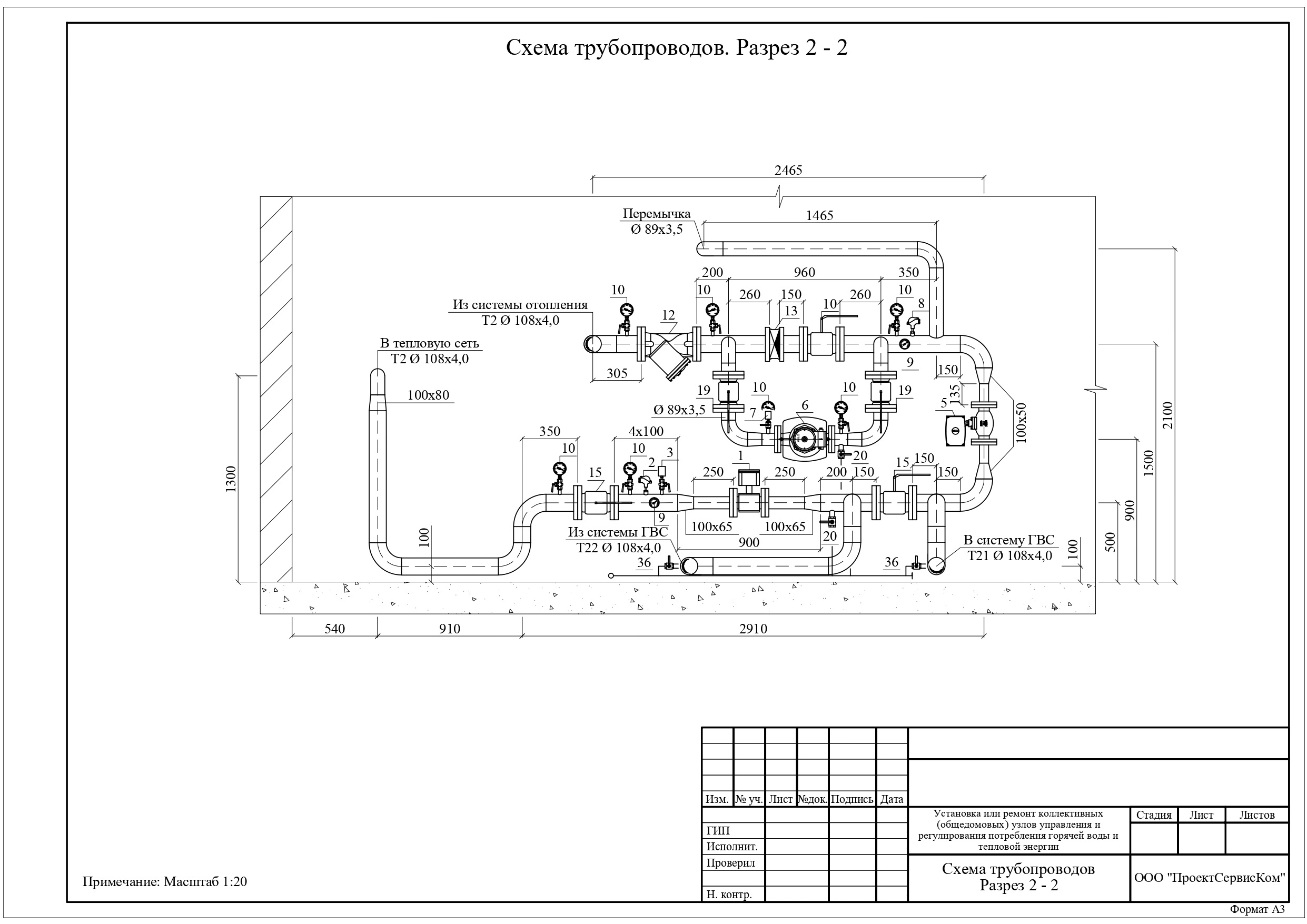

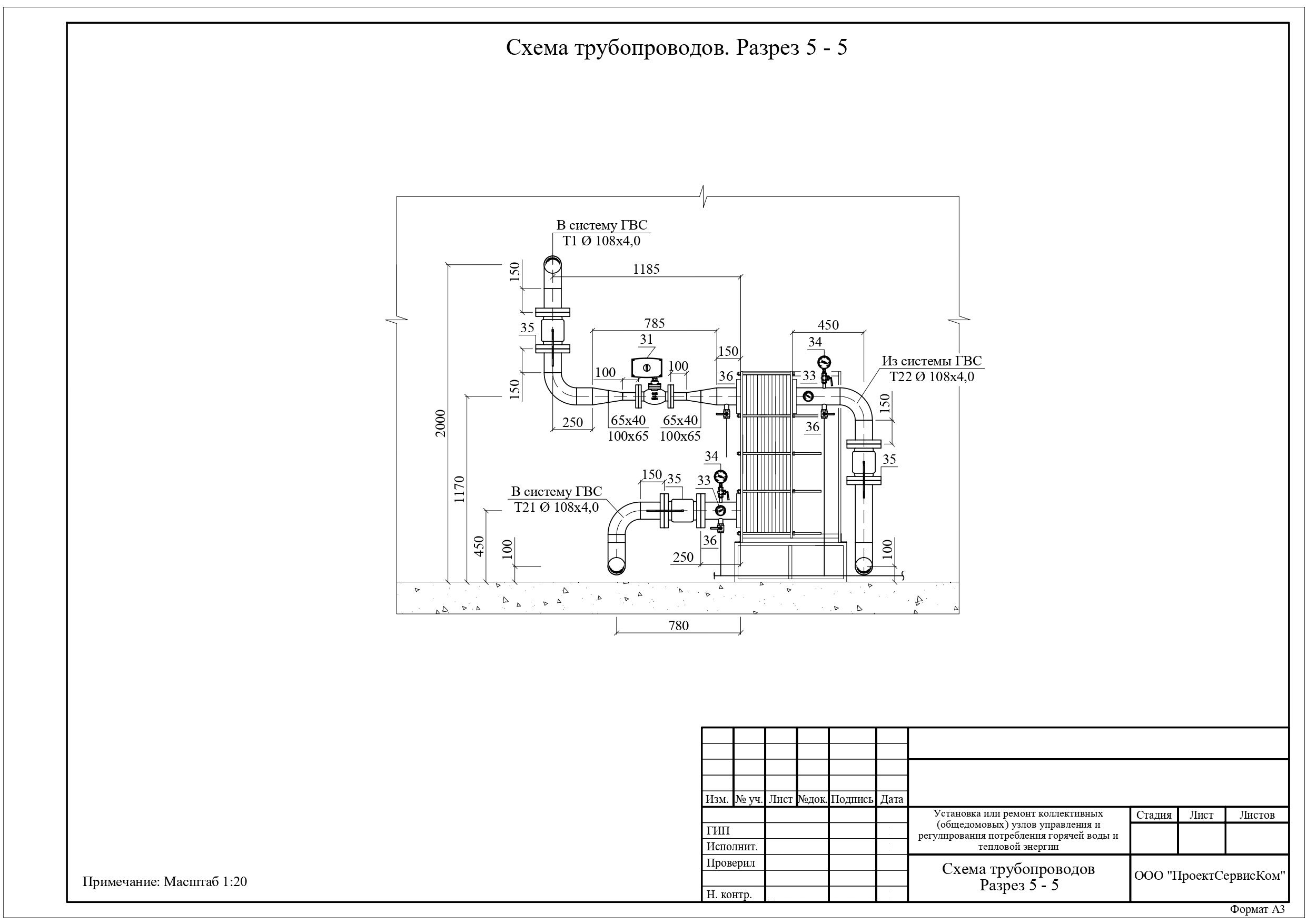

2. ИТП: План и принципиальная схема

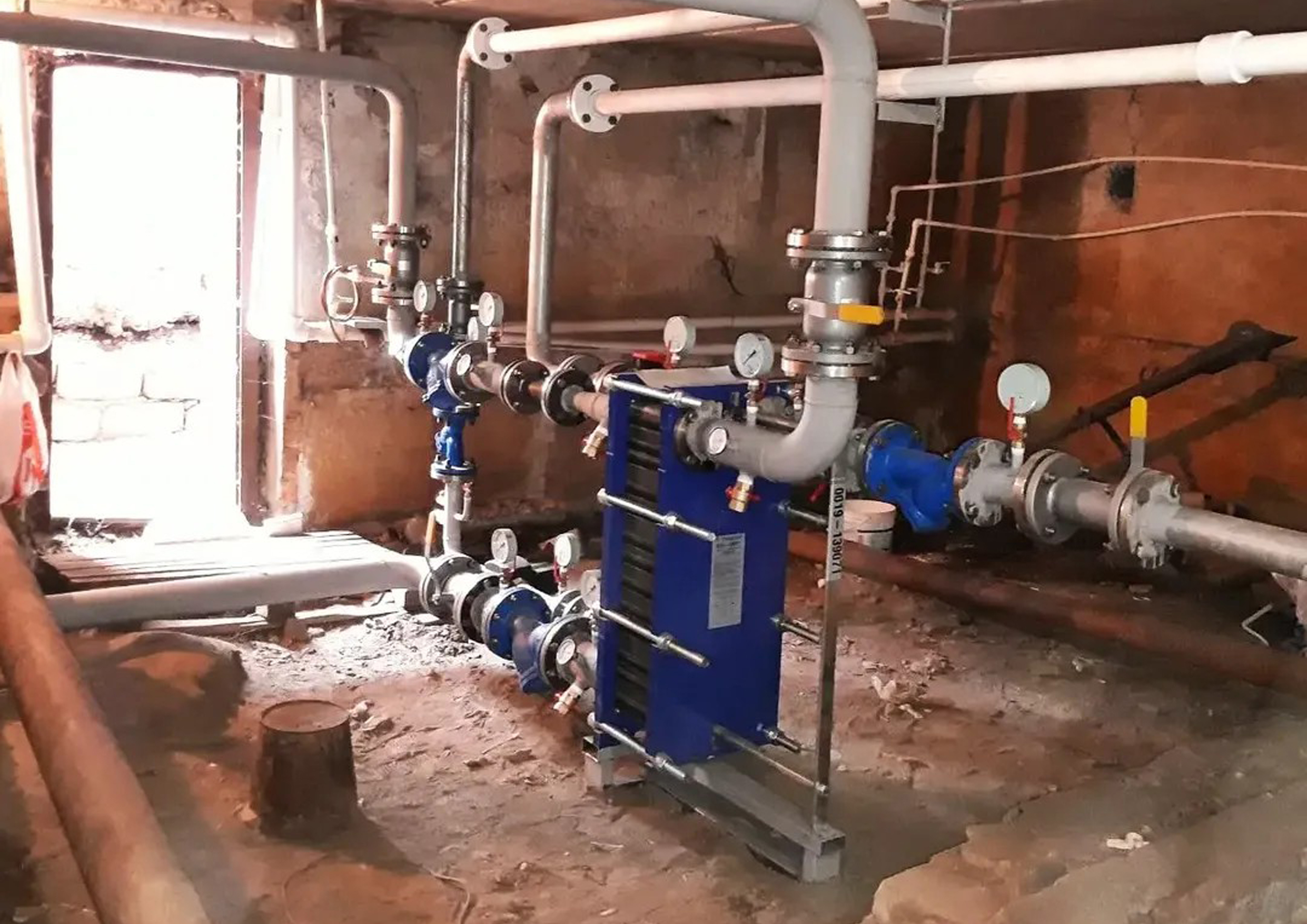

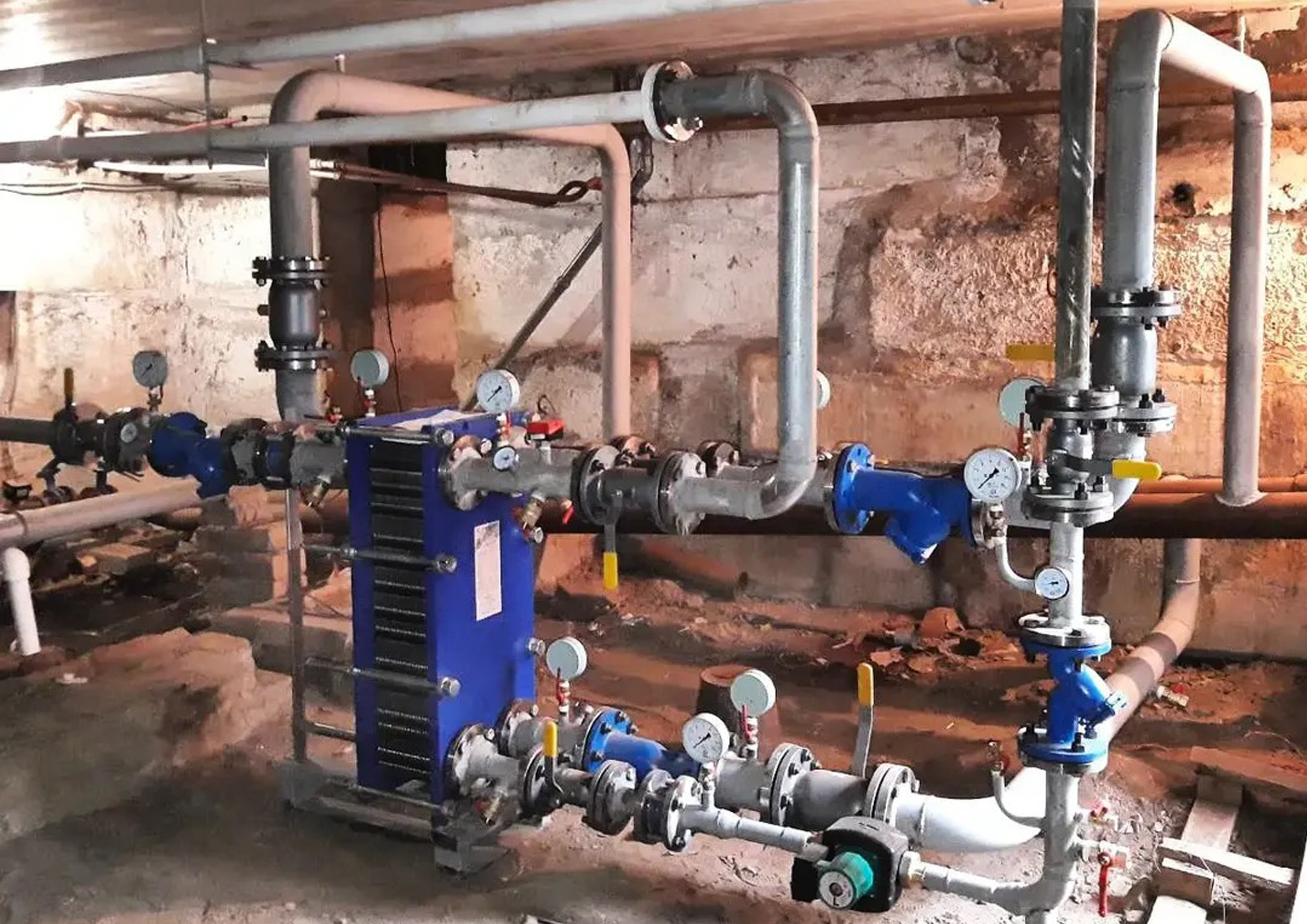

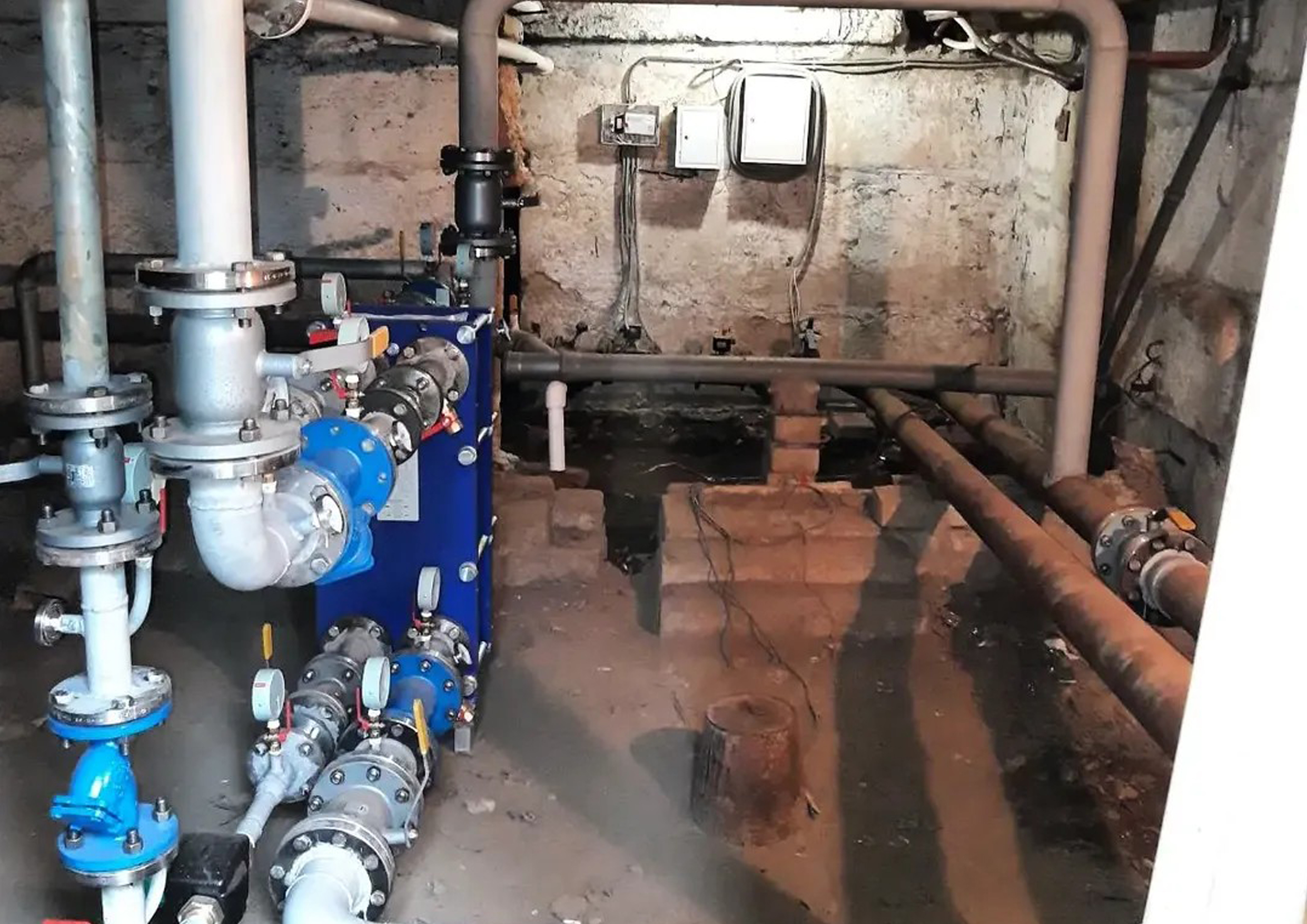

2. ИТП: Готовый пункт

Индивидуальный подход

Каждый проект разрабатывается с учетом особенностей конкретного объекта, требований заказчика и действующих нормативов. Мы гарантируем качество проектной документации и полное сопровождение до ввода объекта в эксплуатацию.

Разрешительные документы

Группа предприятий «Аксиома» имеет все необходимые разрешения и состоит в саморегулируемых организациях, что подтверждает право на выполнение работ по проектированию и строительству. Ниже представлены актуальные выписки из реестров членов СРО.

PDF

Выписка из реестра членов саморегулируемой организации, основанной на членстве лиц, осуществляющих строительство, реконструкцию, снос объектов капитального строительства

Документ подтверждает членство компании в СРО и право на выполнение работ по строительству, реконструкции и сносу объектов капитального строительства.

Скачать PDF
PDF

Выписка из единого реестра сведений о членах саморегулируемых организаций в области инженерных изысканий и в области архитектурно-строительного проектирования и их обязательствах

Настоящая выписка содержит сведения о юридическом лице (индивидуальном предпринимателе), осуществляющем подготовку проектной документации.

Скачать PDF

Подлинность документов

Все выписки являются действующими и могут быть проверены в едином реестре членов СРО на официальном сайте Национального объединения. При необходимости мы можем предоставить оригиналы документов для ознакомления в офисе компании.

Нужен проект теплового пункта или узла учета?

Наши инженеры разработают оптимальное решение с учетом всех требований нормативной документации и ваших пожеланий. Более 1000 успешных проектов — гарантия качества!

📩 Заказать проект
